Falownik ADV 200 - LC
Przetwornica ADV 200-LC chłodzona cieczą
Moc:
30 - 400 kW

ADV 200 - LC to przetwornica częstotliwości chłodzona cieczą
ze sterowaniem polowo-zorientowanym FOC (Field Oriented Control), przeznaczona do aplikacji wymagających odporności, długiej żywotności oraz maksymalnej niezawodności. Dzięki zastosowaniu chłodzenia cieczą, zamiast standardowego chłodzenia powietrzem,  zmniejszono rozmiar mechaniczny przetwornicy.

  • Napięcie zasilania : 3x380...500VAC, 50/60Hz
  • Moc: od30 kW (40 Hp) do400kW (500 Hp)
  • Certyfikaty: CE (UL, cUL – dostępny wkrótce)

Główne cechy:

  • Tryby sterowania: FOC ze sprzężeniem zwrotnym prędkości, FOC w otwartej pętli oraz U/f.
  • Maksymalna częstotliwość wyjściowa:500Hz
  • Zintegrowany dławik w obwodzie DC (do200kW)
  • Zintegrowany filtr EMC
  • Zintegrowany moduł hamowania dynamicznego (do90 kW)
  • Opcjonalnie: zintegrowany rezystor hamowania(do55kW)
  • Przeciążenie zgodne z IEC146 klasy 1 i klasy 2
  • Dwa rodzaje przeciążeń: standardowe / light duty (110% przez 1 min.) oraz ciężkie / heavy duty (150% przez 1 min.)
  • Możliwość montażu do 3 kart opcjonalnych
  • Karta Safety-Card zgodna z EN954-1(kat.3)
  • Wielojęzykowe oprogramowanie do konfiguracji oraz monitoringu przetwornicy częstotliwości (5 języków)
  • Wbudowany sterownik PLC zgodny ze standardem IEC61131-3
  • Alfanumeryczna klawiatura do programowania, monitoringu oraz sterowania przetwornicą częstotliwości
  • 2 wejścia analogowe (Napięcie / Prąd /PTC-KTY wejście)
  • 2 wyjścia analogowe (1: Napięcie / Prąd, 1: Napięcie)
  • 6 wejść cyfrowych(PNP /NPN)
  • 2 wyjścia cyfrowe (PNP /NPN)
  • 2 wyjścia przekaźnikowe
  • Łącze szeregowe RS485 (Protokół ModbusRTU)
  • Opcjonalnie: Profibus, CANopen, DeviceNet, EtherNetreal.timeGDNet, EtherCAT, EtherNet / IP, PROFINET
  • Stopień ochrony obudowy w standardzie: IP00

Opcje:

W przetwornicy częstotliwości ADV200-LC mamy do dyspozycji 4 wejścia na zewnętrzne karty rozszerzeń. Jedno z nich zajmuje standardowo wbudowana karta Safety Card, pozostałe
3 wejścia można wykorzystać na następujące opcje:

  • Karty enkodera: (TTL/HTC cyfrowy; Sinusoidalny - inkrementalny, Sincos – inkrementalny, EnDat/SSI – absolutny, Hiperface – absolutny, SinCos – absolutny oraz resolver);
  • Opcje komunikacji: (CANOpen oraz DeviceNet, Profibus DP, Ethernet GD-net, EtherCAT, Ethernet IP oraz Profinet);
  • Opcje rozszerzeń I/O: (4 wejścia cyfrowe / 1 wyjście cyfrowe / 8 przekaźników;4 wejścia cyfrowe / 2 wyjścia cyfrowe / 2 wejścia analogowe /2 wyjścia analogowe /2 przekaźniki; Kontroler Master CAN oraz Fast Link; Wejścia PT100/1000, NI1000, 0-10 V, 0/4-20mA, KTY84, PTC.

SLOT1: Opcje rozszerzeń I/O
SLOT2: Karty enkodera lub I/O
SLOT3: Opcje komunikacji lub I/O
SLOT4: Karta „Safe Card” EXP-STFy-ADV card

Układ chłodzenia cieczą:

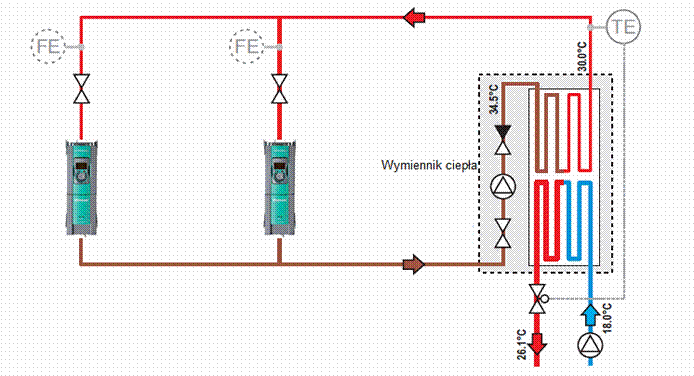

Przetwornica częstotliwości ADV200-LC oferuje dwa rodzaje chłodzenia cieczą: w układzie otwartym oraz w zalecanym układzie zamkniętym (przedstawiony został on na rysunku poniżej):



Zaleca się, aby układ wyposażony był w kontrolę przepływu (FE) oraz kontrolę temperatury (TE). Przetwornica częstotliwości posiada funkcję TEMP CONTROL – wyjście cyfrowe steruje przekaźnikiem załączającym elektrozawór, który zamyka się bądź też otwiera wraz ze zmianami temperatury napędu (elektrozawór może być też załączany z zewnętrznego źródła).
